锂电池正确安装方式及注意事项

锂电池安装接线方式

第一步：

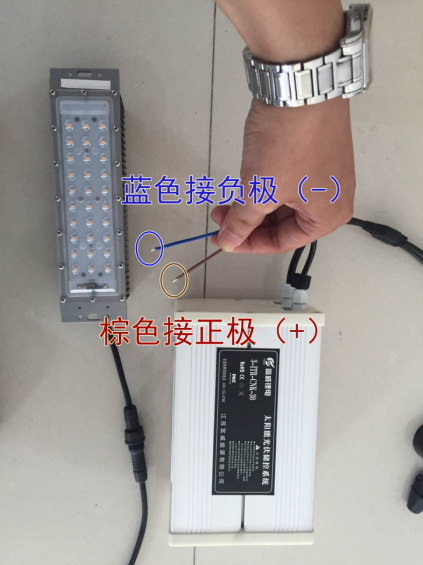

     光伏锂电池储控系统的LED输出端（棕色为正极，蓝色为负极）的正负极和灯具的正

负极相连接。此时应用防水胶布缠好，防止短接。

第二步：

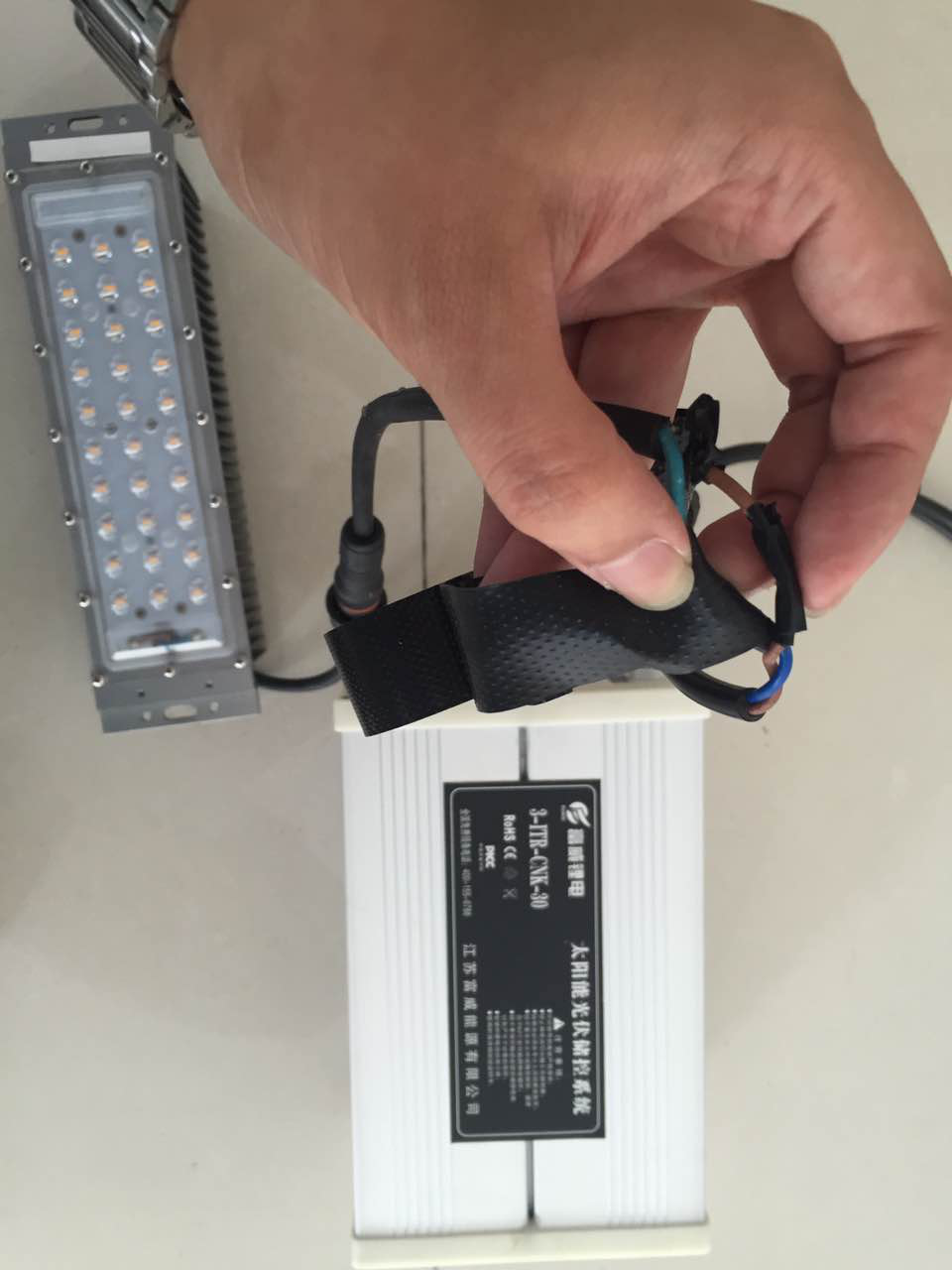

      连接两根黄绿线（该两根线为控制器的开关，不安装时请断开并用防水胶带缠好），用

防水胶带缠好（质量要好一些的、带拉伸的最好）,绝对不允许开关线与LED正极短接。

第三步：

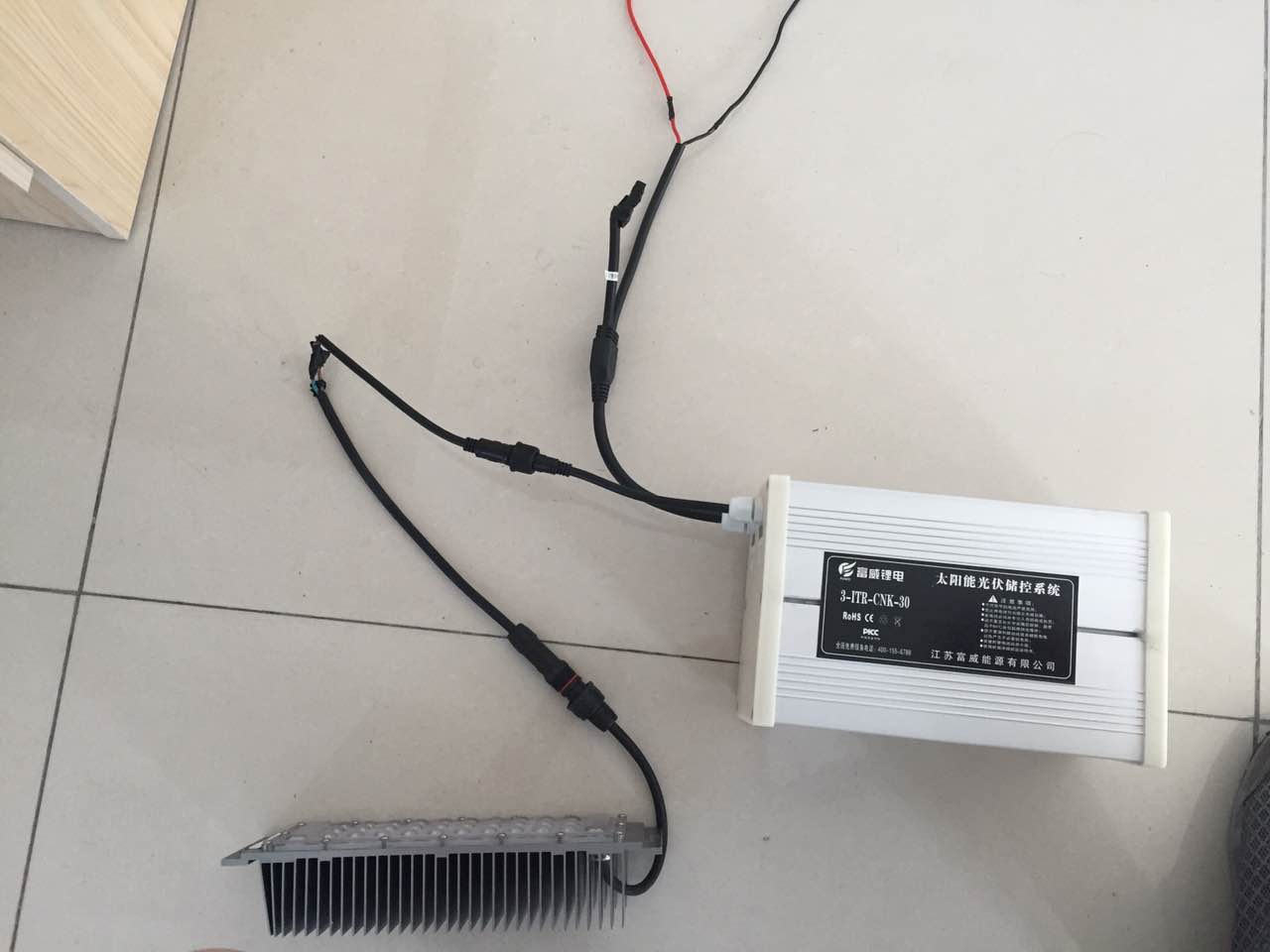

    等待一分钟左右LED亮灯，再接上太阳能光伏板（锂电池储控系统的红线与光伏板的正极相

连，锂电池储控系统的黑线与光伏板的负极相连），再等待1分钟左右，LED灭灯。此时应用防水胶

布缠好，防止短接。

第四步：

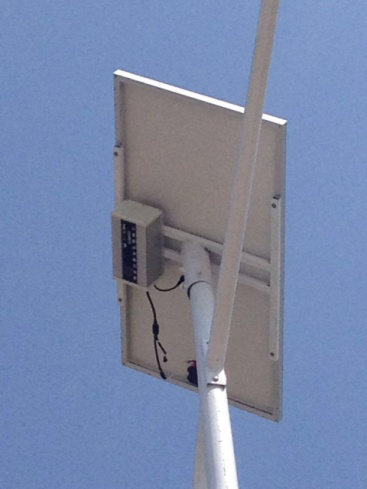

    所有的连接部分用防水胶带进行加固，保证连接牢固，铜丝不得有裸露的现象。此时可以竖

起灯杆进行安装，注意太阳能板安装方向（避免与高压电线靠得太近以及有遮挡物）。

安装注意事项

 1） 所有电线的连接必须牢固，裸露的铜丝禁止相互碰接（包括交叉碰接），这样容易使控制器损

坏以及产生锂电池保护板保护，出现不亮灯的情况。在安装过程中禁止线与线之间短接。

2）接线过程中的亮灯等待时间会根据控制器的设置的时间不同而不同，出厂锂电池容量一般是半电

出厂，第一次安装时亮灯会暗一些，属正常范围，在正常充电2-3天后正常亮灯。

3）锂电池安装时间一般在白天进行，不宜在晚间进行安装。
